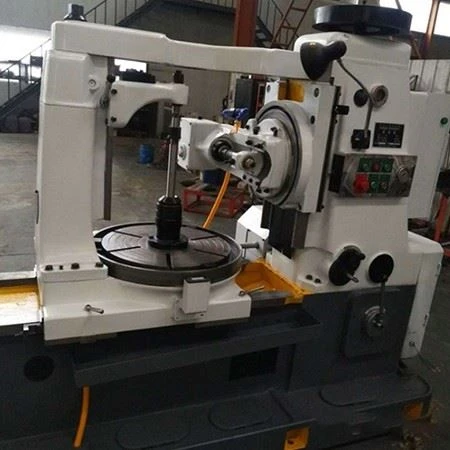

Y31125 Stroj za brušenje zupčanika
Glavne tehničke karakteristike:
Uobičajeni stroj za glodanje zupčanika može obrađivati ravne i helikoidne kružne zupčanike, pužne zupčanike, lančanike i kratke klinaste osovine, pogodne za jednodijelne, male ili serijske tvornice za proizvodnju. Alatni stroj ima izvrsnu strukturu, jaku krutost, dobru radnu preciznost, praktičan rad i jednostavno podešavanje. Prilikom obrade zupčanika, alatni stroj može raditi u načinu glodanja prema dolje ili prema gore. Alatni stroj je opremljen mehanizmom za automatsko zaustavljanje, sigurnosnim uređajem i automatskim sustavom podmazivanja.
Sigurnosni radni postupci stroja za glodanje:
1. Prilikom glodanja zupčanika, visina između donje površine obrasca i radnog stola ne može biti manja od navedene visine alatnog stroja.
2. Promjer slijepe podloške treba biti manji od 3 mm promjera kruga korijena zupčanika koji se obrađuje.
3. Šipka noža, držač šipke noža, podloška za šipku noža i otvor za nož treba obrisati prilikom postavljanja kartice. Prilikom stezanja glodala umetnite odgovarajući ključ.
4. Prilikom pomicanja kuta držača noža, obratite pozornost na klizanje držača noža.
5. U skladu sa zahtjevima obrađene opreme, provjerite položaj podešavanja prije nego što pojedete nož.
6. Prilikom glodanja helikoidnih zupčanika, obavezno čvrsto stegnite obradak kako biste izbjegli okretanje tijekom glodanja.
Nije dopušteno sudarati se s držačem alata i nije dopušteno rastaviti vijak za dovod noža, a držač alata mora biti uvučen kada se podigne.
7. Kod brzog otvaranja, glodalo se ne smije sudarati s izratkom, a udaljenost prilikom izvlačenja ne smije biti prevelika.
Kako se držač alata ne bi sudario s radnim stolom.
8. Modul i promjer zupčanika koji se obrađuje ne smiju prelaziti tehničke specifikacije alatnog stroja.
9. Napajanje treba prekinuti kada vješate kotač.
| Tip | Y31125 |
| Maks. promjer obratka (sa stražnjim stupom/bez stražnjeg stupca) | 1000/1250 mm |
| Maks. modularna obrada (čelik/lijevano željezo) | 8/12 mm |
| Maksimalna širina obrade (središnja udaljenost veća ili jednaka 400) | 450 mm |
| Maks.promjer/dužina ploče za kuhanje | 260/300 mm |
| Promjer radnog stola/promjer pužnog kotača | 1000 mm/825 mm |
| Brzina rotacije vretena ploče za kuhanje/stepen | 16~125 o/min/7 |
| Maksimalna vrijednost aksijalnog pomaka vretena ploče za kuhanje | 100 mm |
| Konusni provrt vretena | MT6 |
| Udaljenost od sredine ploče za kuhanje do radnog stola | 220~690 mm |
| Udaljenost od sredine ploče za kuhanje do sredine radnog stola | 100~750 |
| Udaljenost od vanjske potporne površine do sredine radnog stola | 500~900 mm |
| Otvor radnog stola | 220 mm |
| Maks. kut zakretanja nosača alata | ±60 stupnjeva |
| Nosivost radnog stola | 3 |
| Promjer vretena igle obratka | 60 mm |
| Glavni motor | 11kw/1440rpm |
| D׊×V Ukupna dimenzija stroja | 3750×2040×2500 mm |
| Težina (otprilike) | 13500 kg |
